ANA618 IC를 이용한 태양광 정원등 만들기

태양광 정원등(Solar Garden Light)은 어떻게 만들까 궁금해 시작해 봤습니다.

​

저에게 있는 부품을 가지고 정원등을 구현해 봤습니다.

전 ANA618, 태양광 LED 조명용 컨트롤러 IC를 사용했습니다.





ANA618은 태양광 정원등에서 많이 쓰는 4핀 LED 컨트롤러입니다.

구조는

낮: 태양광 패널이 배터리를 충전 + 동시에 ANA618을 꺼서(LED OFF) 절전

밤: 패널 전압이 떨어지면 ANA618이 켜지고, 코일(인덕터)로 승압(부스트)해서 LED를 켬

​

필요한 부품은

• ANA618 IC (TO-94 4핀)
• 태양광 패널 2V급(정원등용)
• 충전용 배터리 1셀: NiMH 1.2V(AA 또는 AAA) 추천 (ANA618이 “단일 충전 배터리” 용도에 맞는 편)
• 인덕터(코일) 1개: 값은 보통 47µH ~ 220µH에서 많이 시작합니다(정원등에서 흔한 범위).
• LED 1~2개(또는 1W급은 비추천)

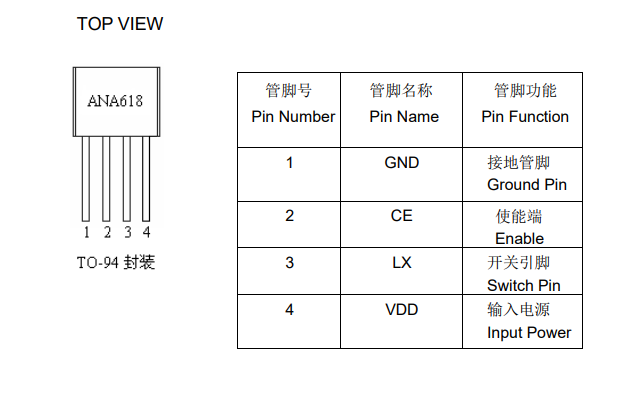

ANA618

1번 핀: GND

2번 핀: CE.

3번 핀: LX

4번 핀: VDD

CE (Chip Enable / Solar Input): 칩을 작동시키거나 멈추게 하는 '스위치' 역할입니다.

LX의 'L'은 전자 부품인 인덕터(Inductor)를 상징하는 X (Switching/Exchange) 따라서 LX는 "인덕터(L)가 연결되어 에너지를 스위칭(X)하는 지점"이라는 뜻을 담고 있습니다.

VDD Voltage Drain Drain 배터리 (+) 단자

VSS Voltage Source Source GND / 배터리 (-)

ANA618의 장점은 어두울 때만 켜지도록 저전압 Enable/슈미트 특성” 이 있습니다.



인덕터 3, 4번 연결

LED 3, 1번 연결

태양광 4, 2번 연결

배터리 4, 1번 연결





대체할 수 있는 부품

QX5252F: 가장 대중적인 태양광 정원등 IC. TO-94(트랜지스터 모양) 패키지로 되어 있어 다루기 쉽습니다.

YX8018: 저가형 정원등에서 흔히 볼 수 있는 4핀 IC로 기능이 ANA618과 거의 흡사합니다.

​
